Edificio residencial de 10 plantas en Neuquén Capital. Modelamos arquitectura, estructura e instalaciones en un solo modelo BIM y lo documentamos para licitación y obra.
2.292 m²Superficie
10 plantasEdificio residencial
PROAArquitectura · cliente
BIMGRIDCoordinación
ResidencialMEP completoLicitatorio
Qué hicimos
Un modelo, toda la obra.
Modelo BIM integrado
Arquitectura, estructura e instalaciones coordinadas en un mismo modelo, nivel por nivel.
Instalaciones MEP completas
Agua fría y caliente, desagües, gas, incendio y montantes, con isometrías 3D y cortes por sistema.
Documentación licitatoria
Juego completo de láminas municipales y ejecutivas para cotizar y construir sin huecos.
Láminas
Del modelo a la lámina.
Una selección de la documentación que sale del modelo BIM. Tocá cualquier lámina para verla en grande.

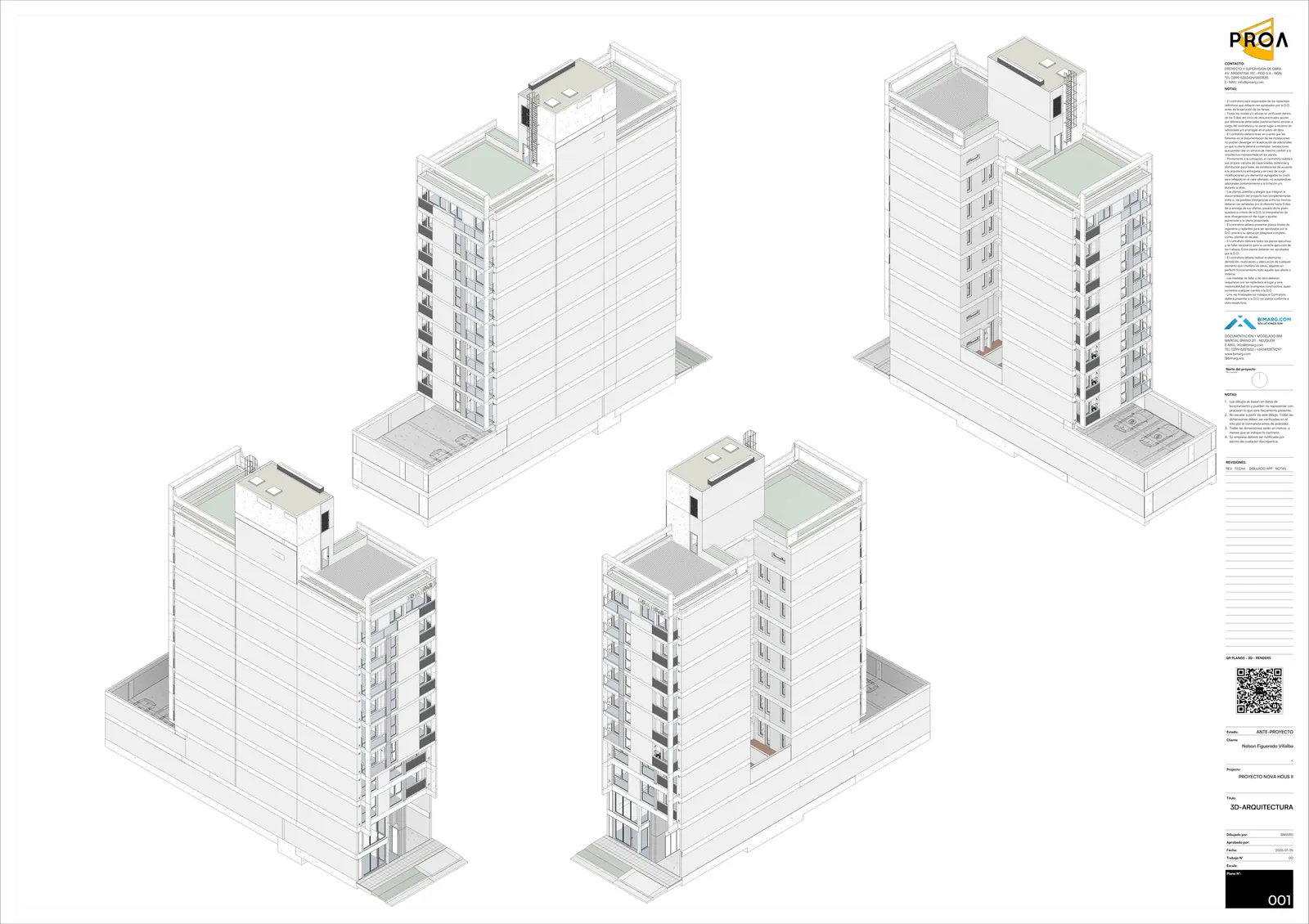

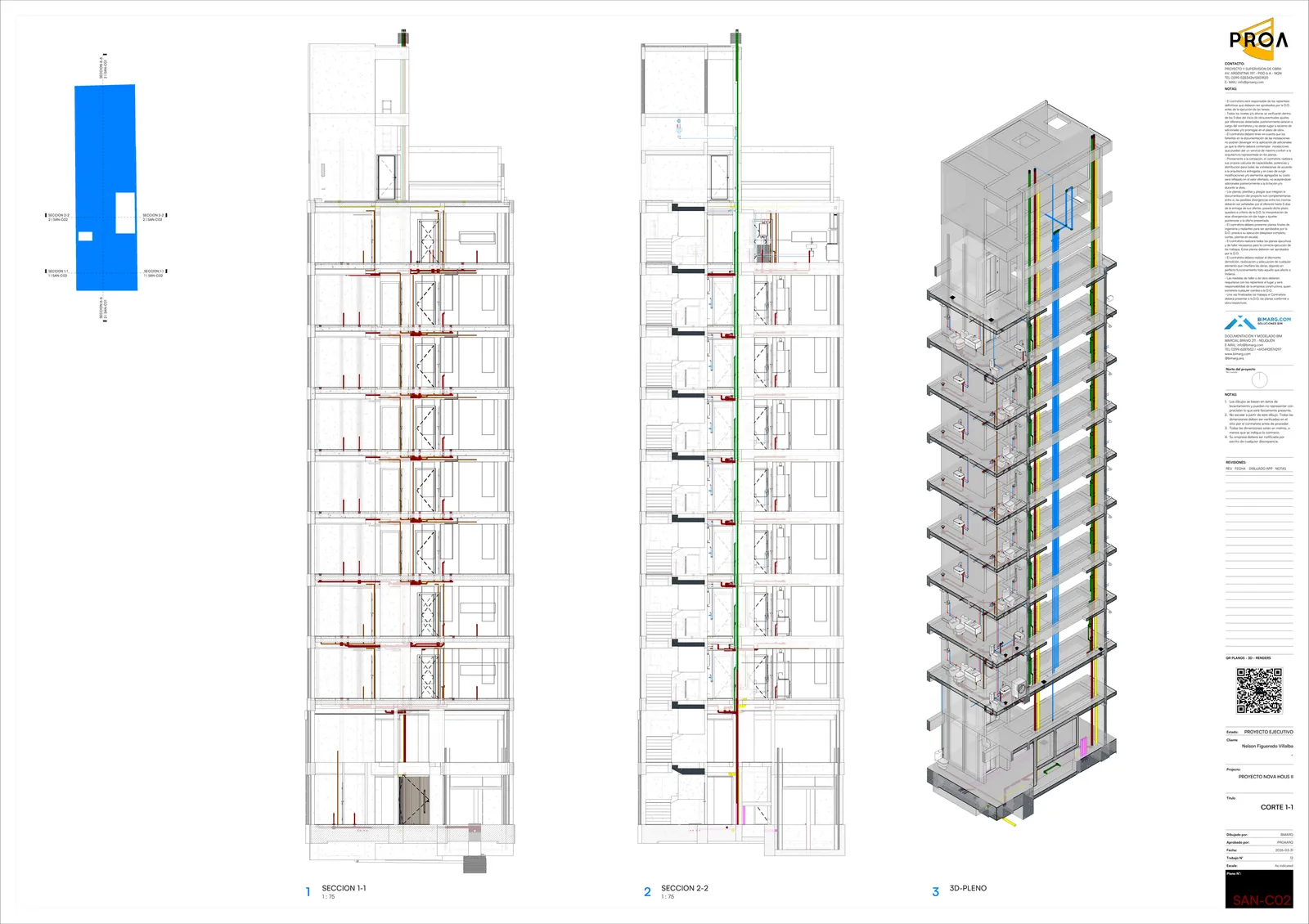

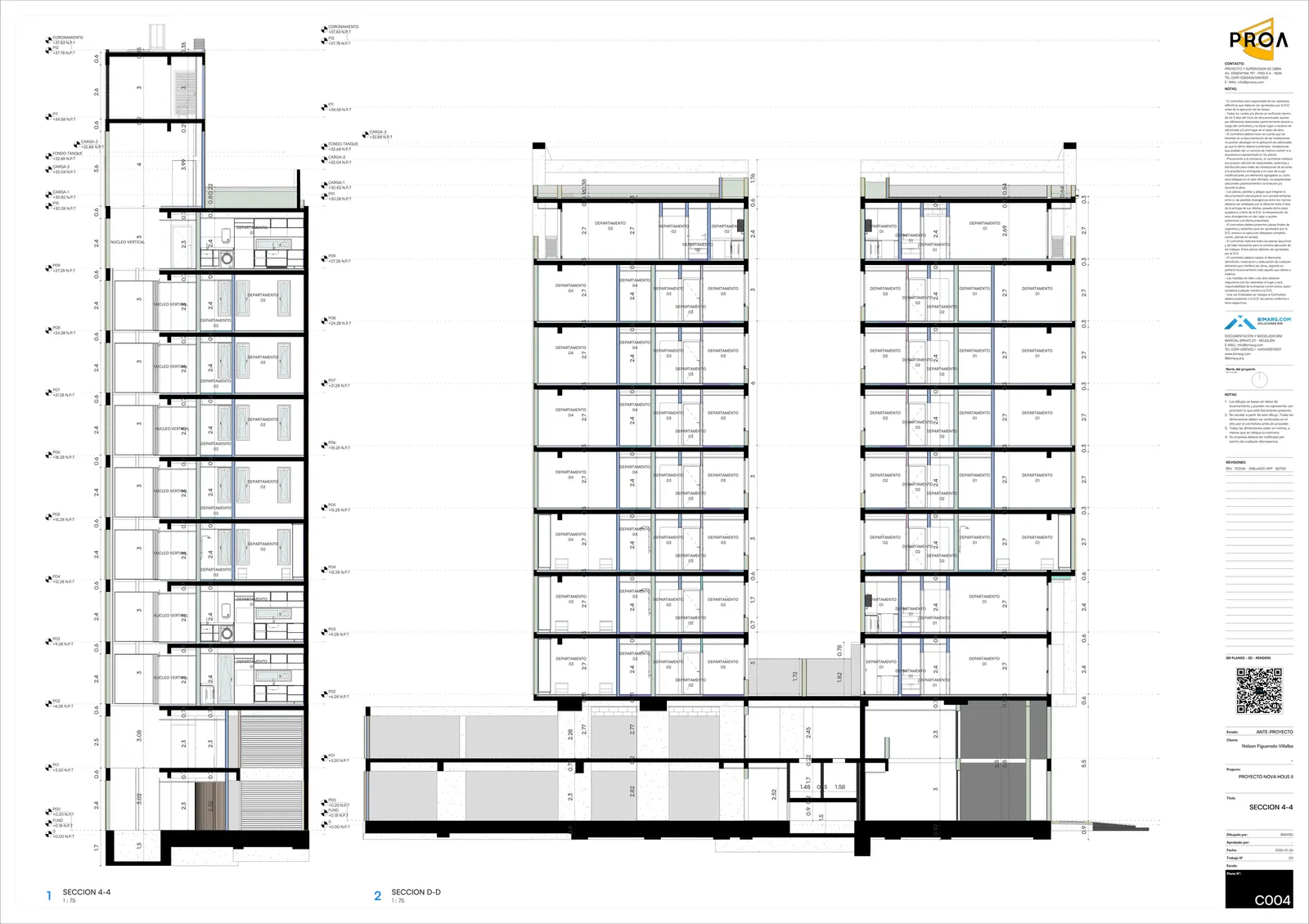

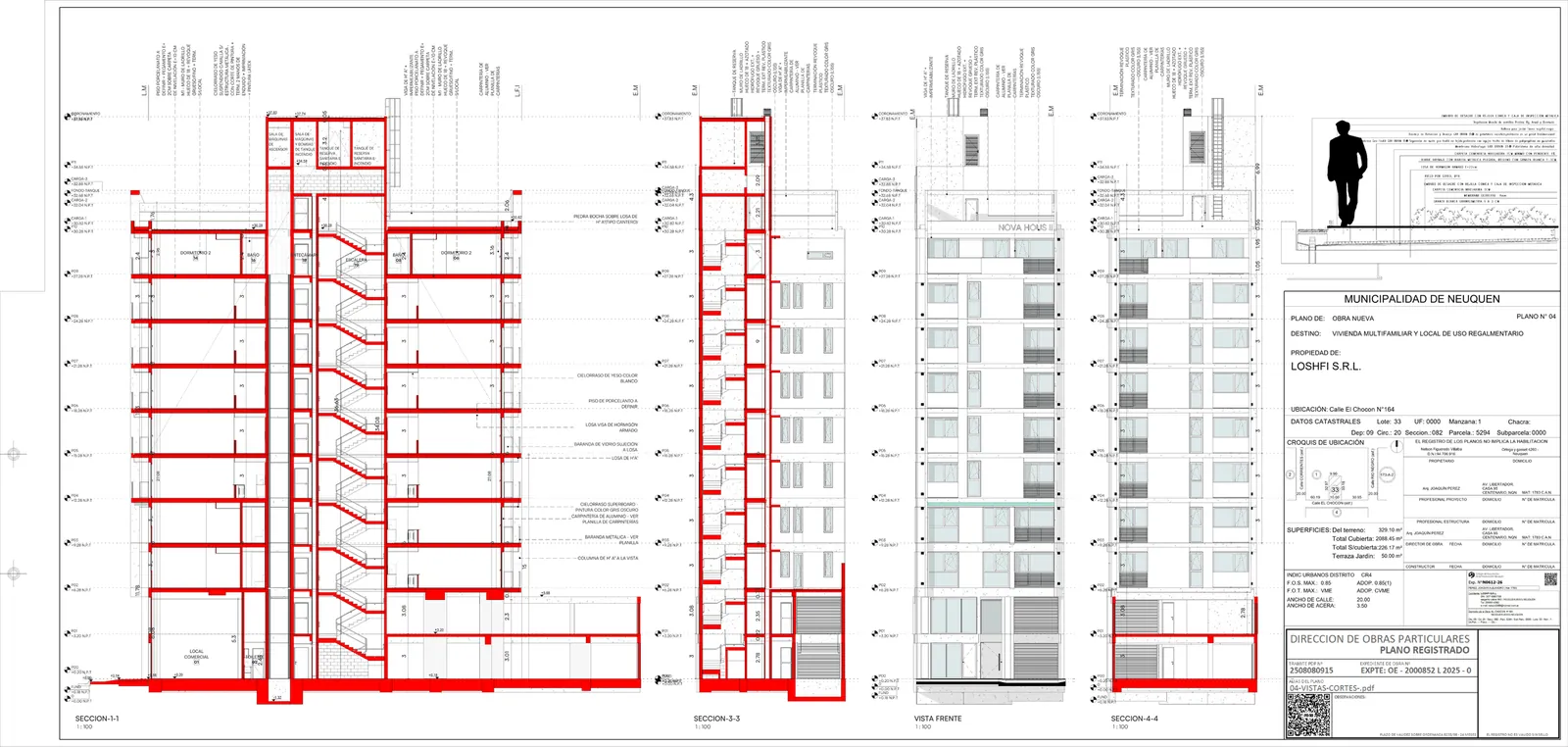

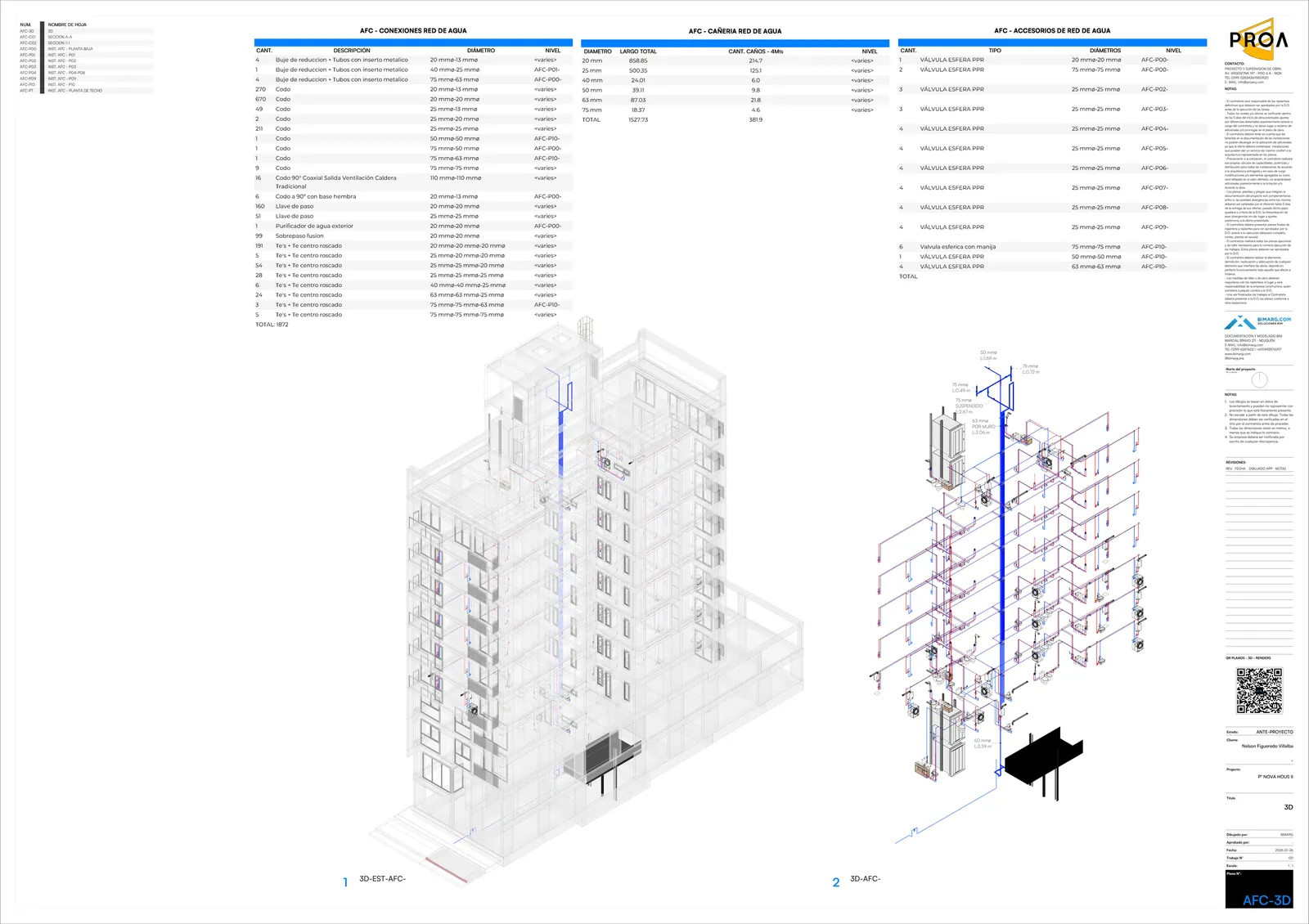

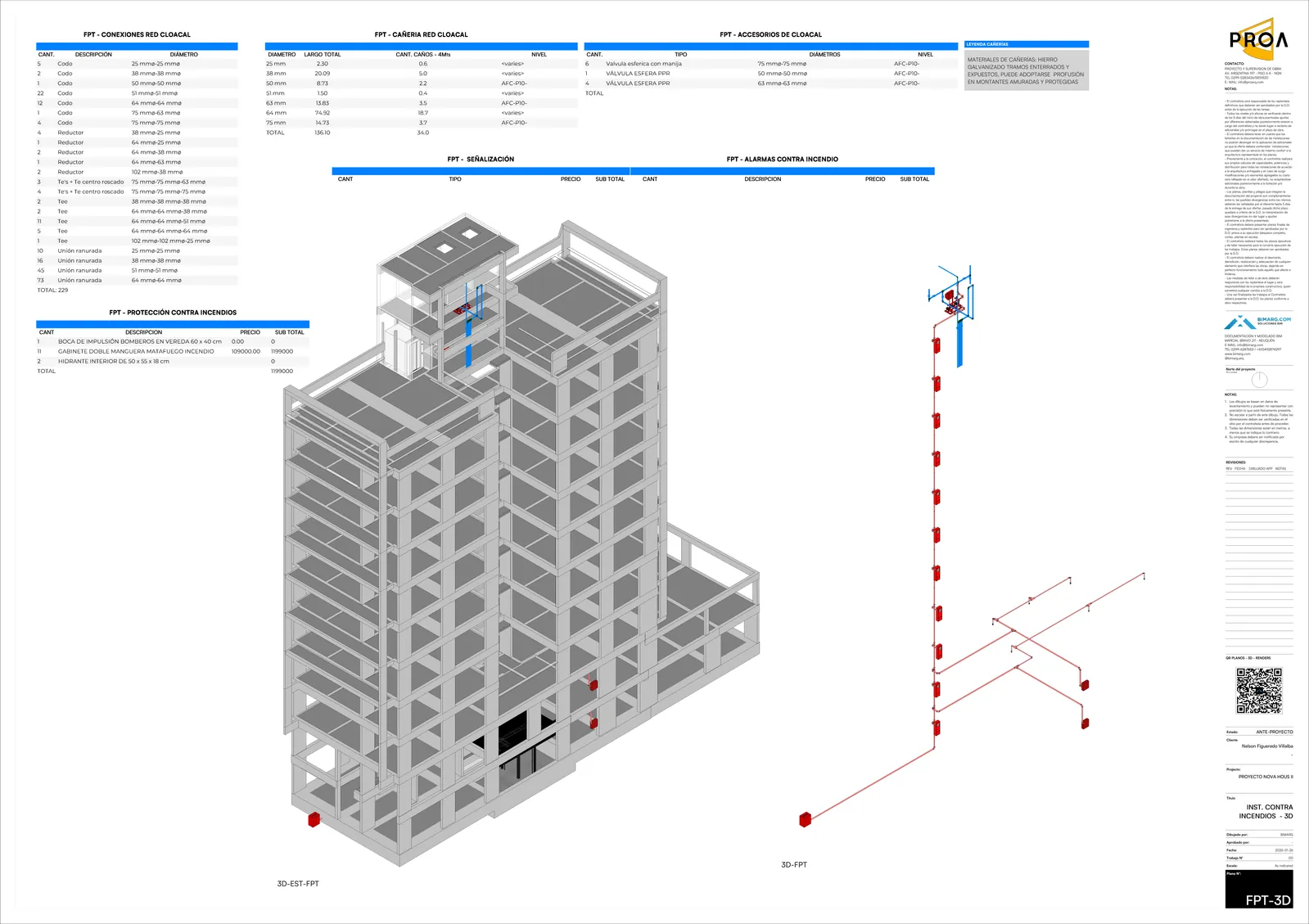

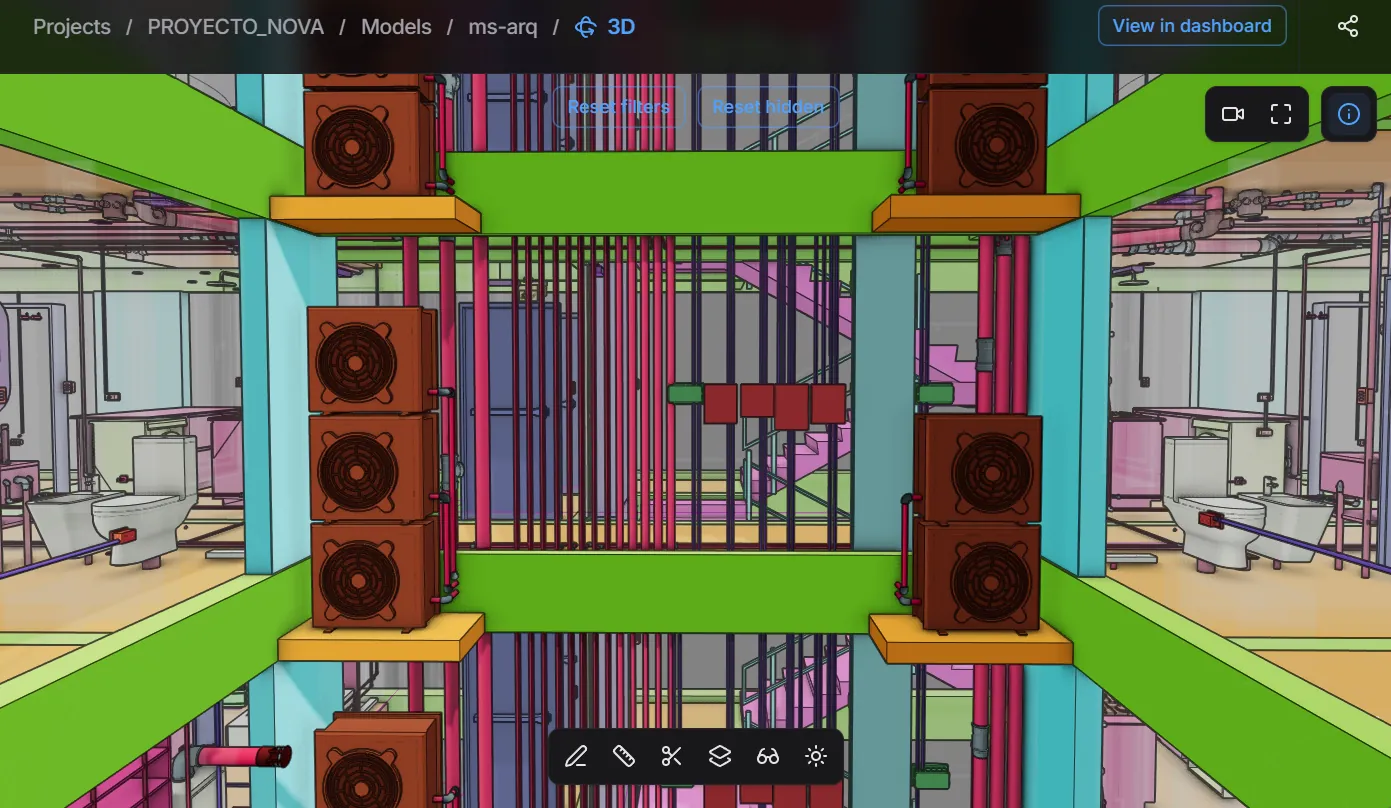

Render de fachada sobre la calleDetalle de fachada y voladizoCoordinación MEP en el visor BIM: estructura, cañerías y equipos en un solo modeloAxonometrías del edificio completoInstalación de agua: isometría 3DInstalación contra incendio en 3DCortes de instalaciones y montantesCortes generales del edificioDocumentación municipal: cortes y vistas
