Edificio residencial de 5 plantas en Neuquén Capital. Detectamos y resolvimos los conflictos entre estructura e instalaciones en el modelo, antes de llegar a obra.
1.387 m²Superficie
5 plantasEdificio residencial
PROAArquitectura · cliente
BIMGRIDCoordinación
ResidencialClash detectionEjecutiva
Qué hicimos
Un modelo, toda la obra.
Clash detection
Cruces entre estructura, sanitarias, gas y electricidad detectados y resueltos en el modelo.
Documentación ejecutiva
Plantas, cortes, vistas, escaleras y detalles listos para obra.
Cómputos del modelo

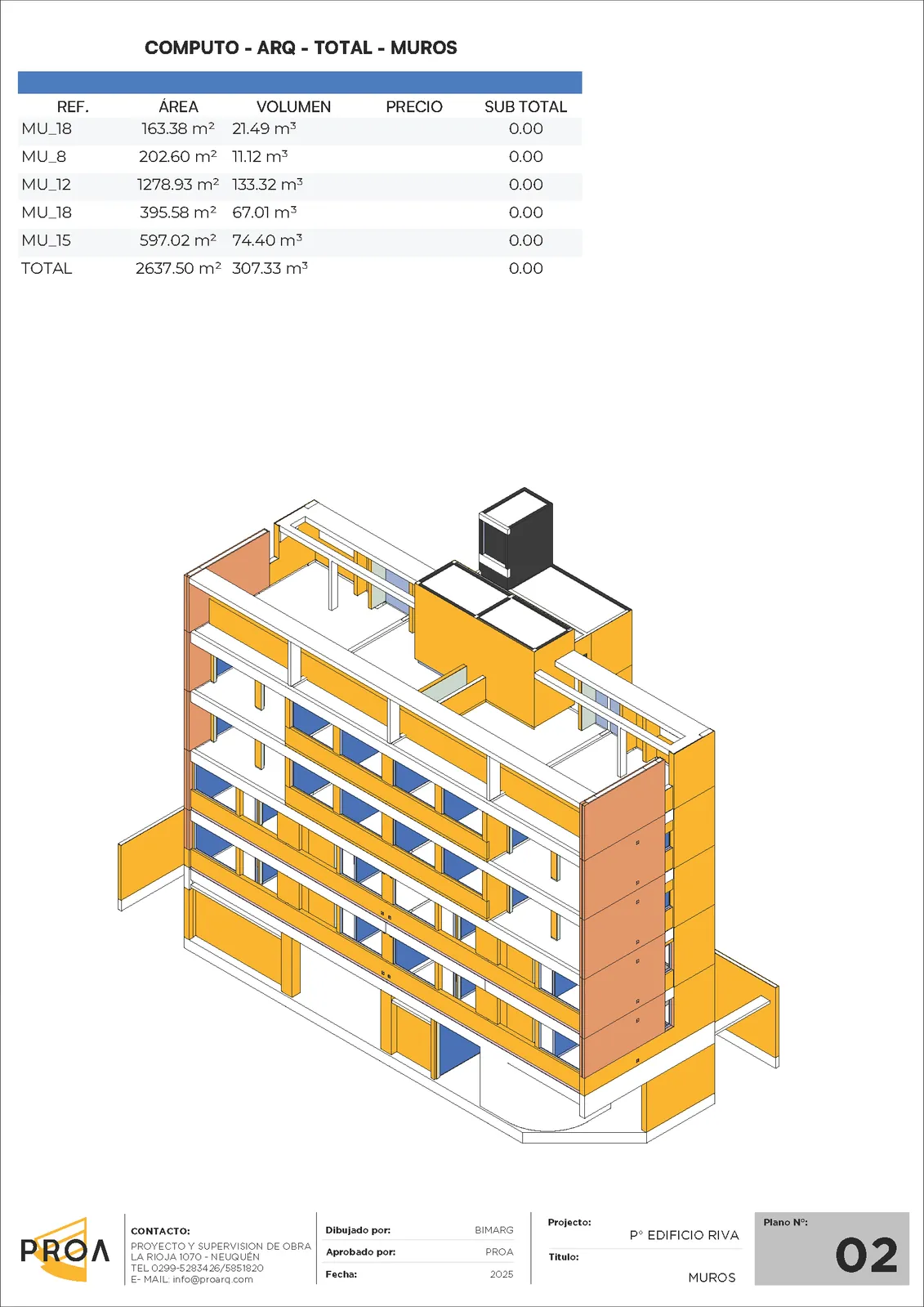

Cantidades de muros, hormigón y estructura que salen del modelo, no de una planilla aparte.
Láminas
Del modelo a la lámina.
Una selección de la documentación que sale del modelo BIM. Tocá cualquier lámina para verla en grande.

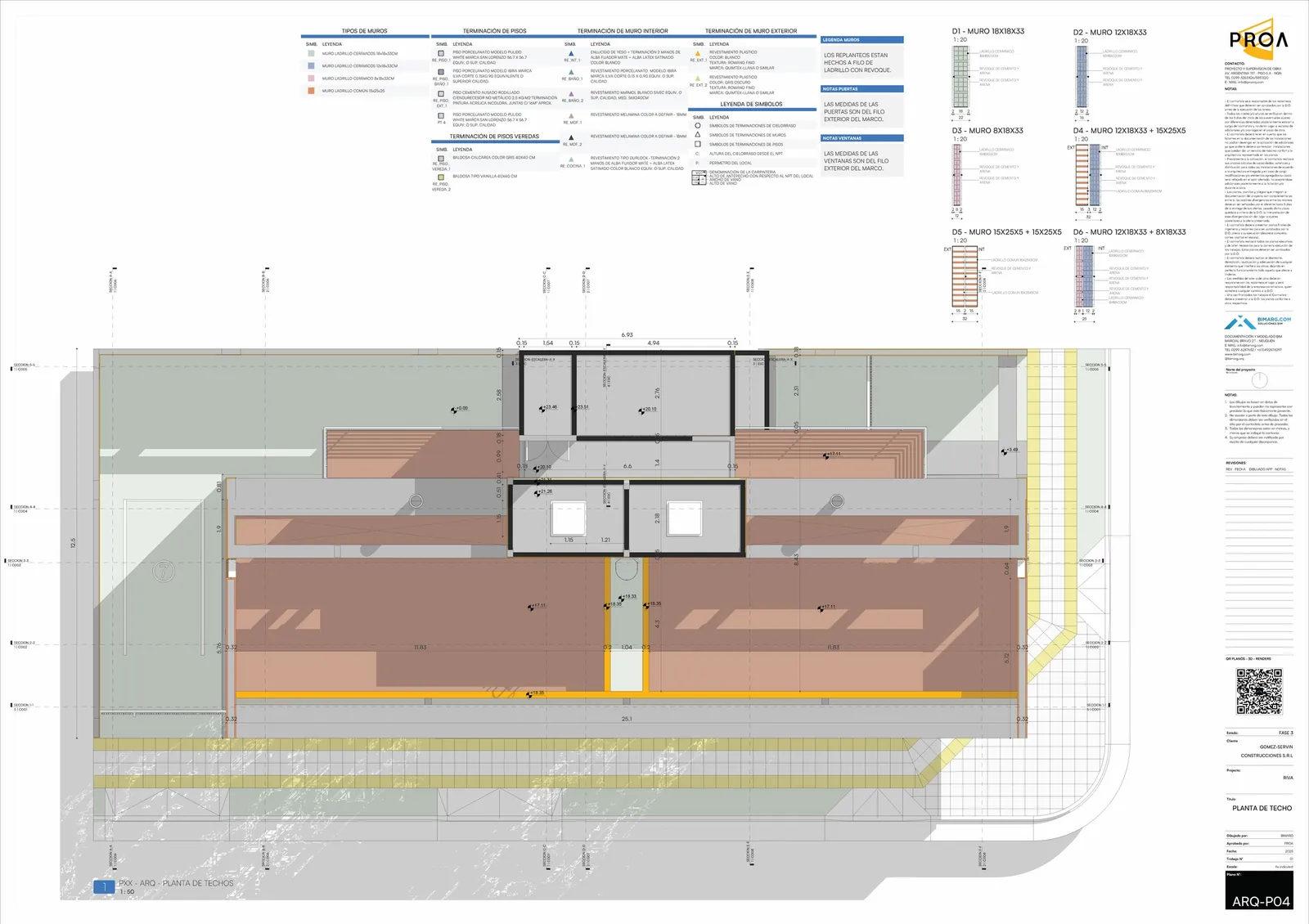

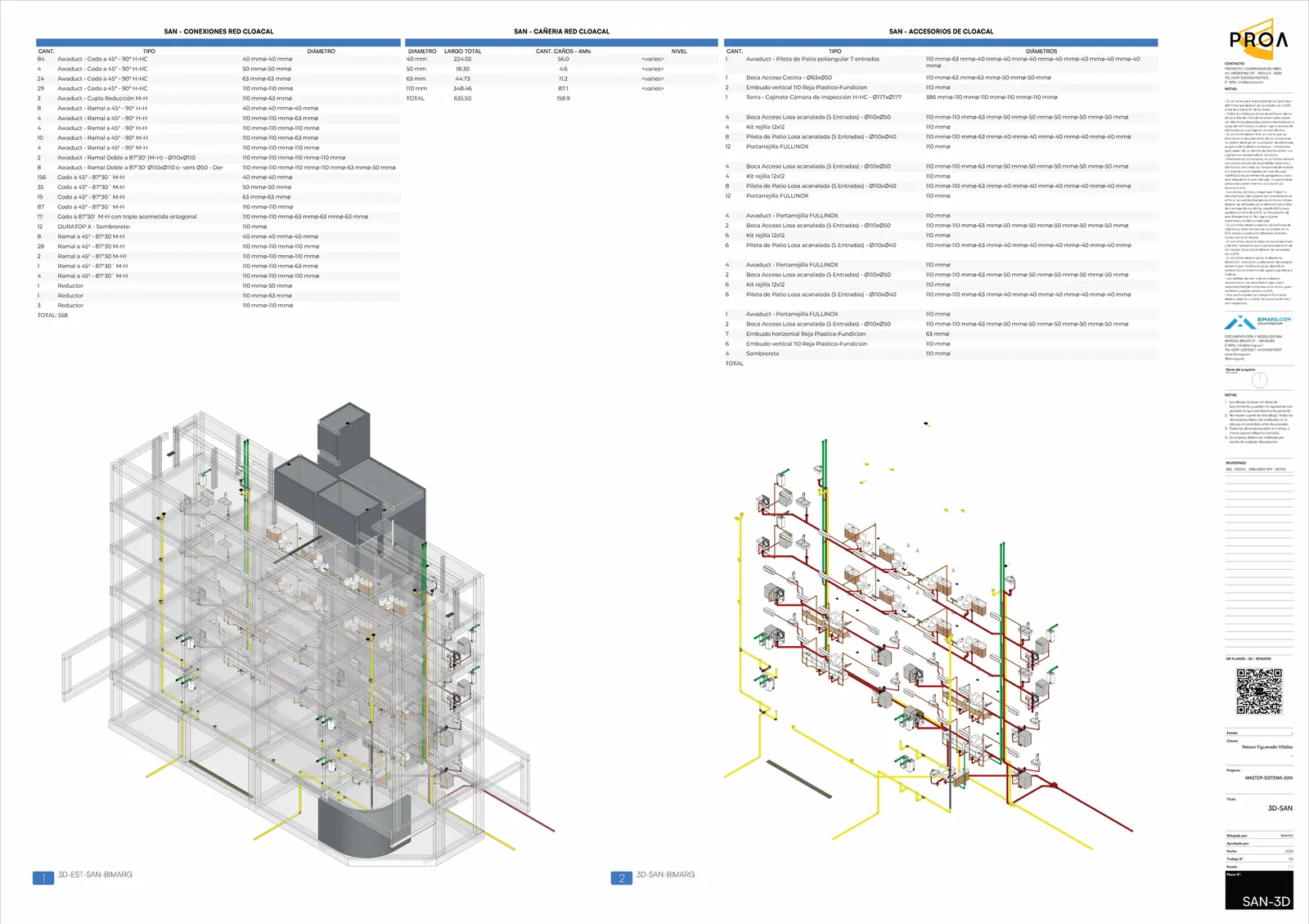

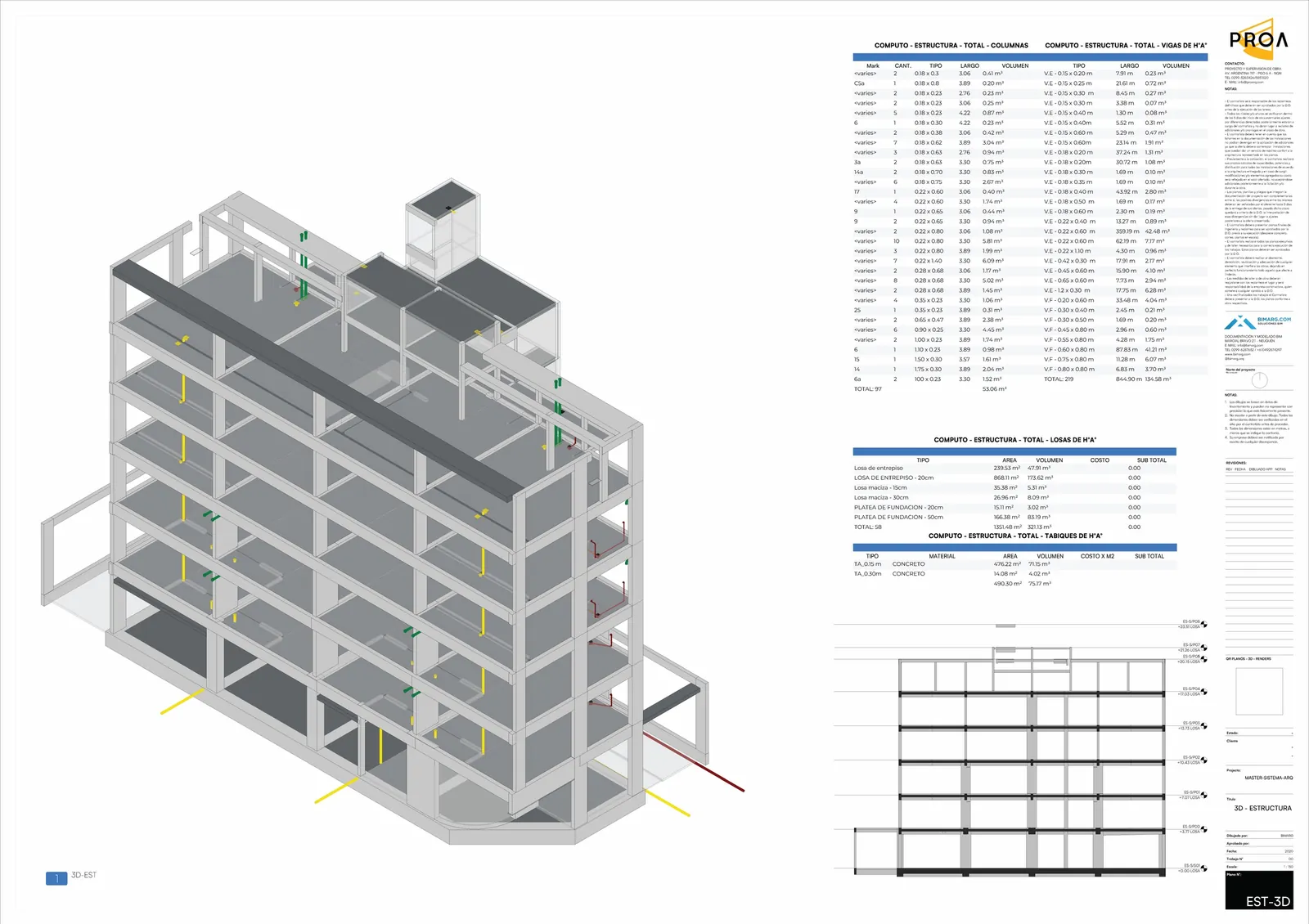

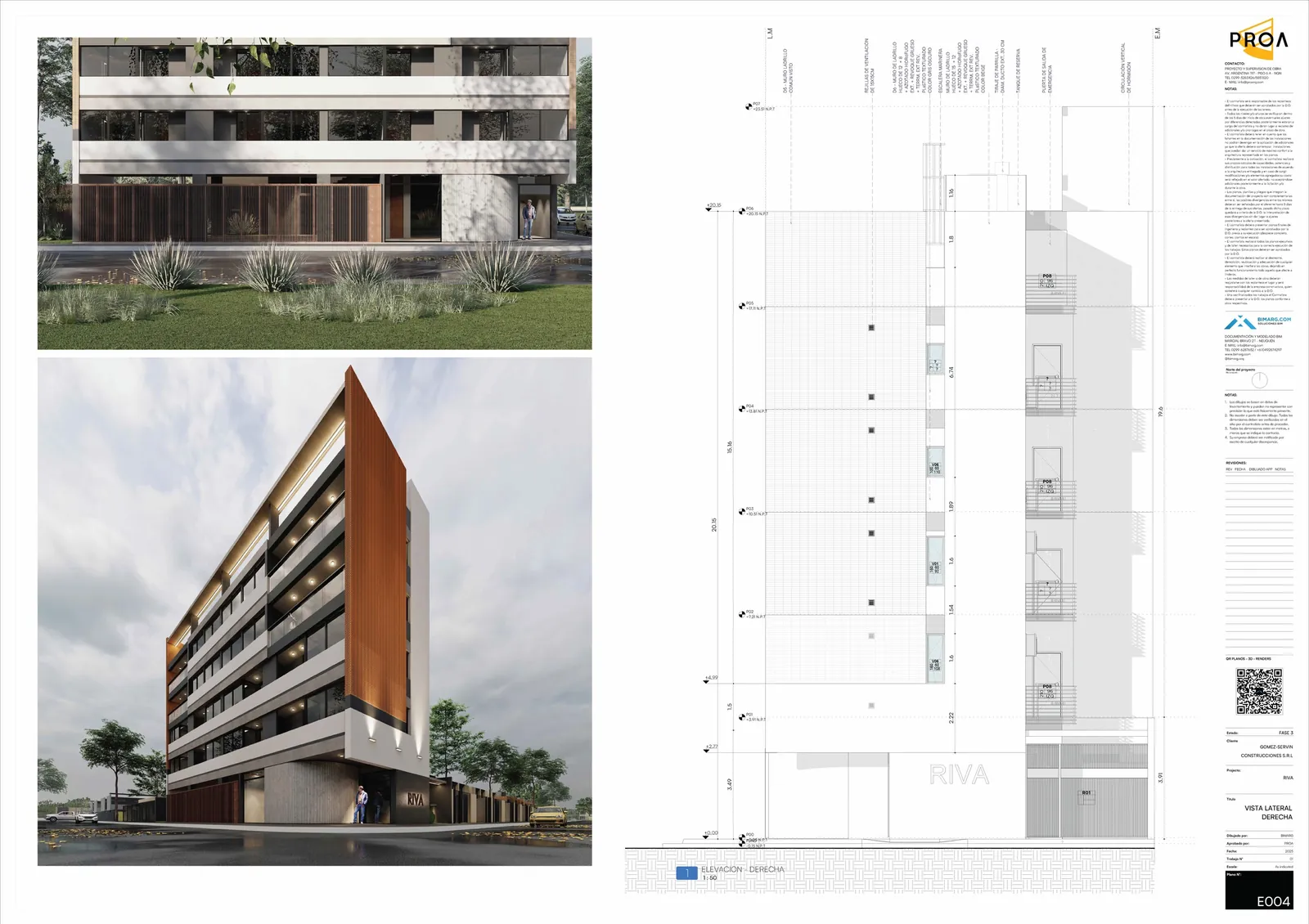

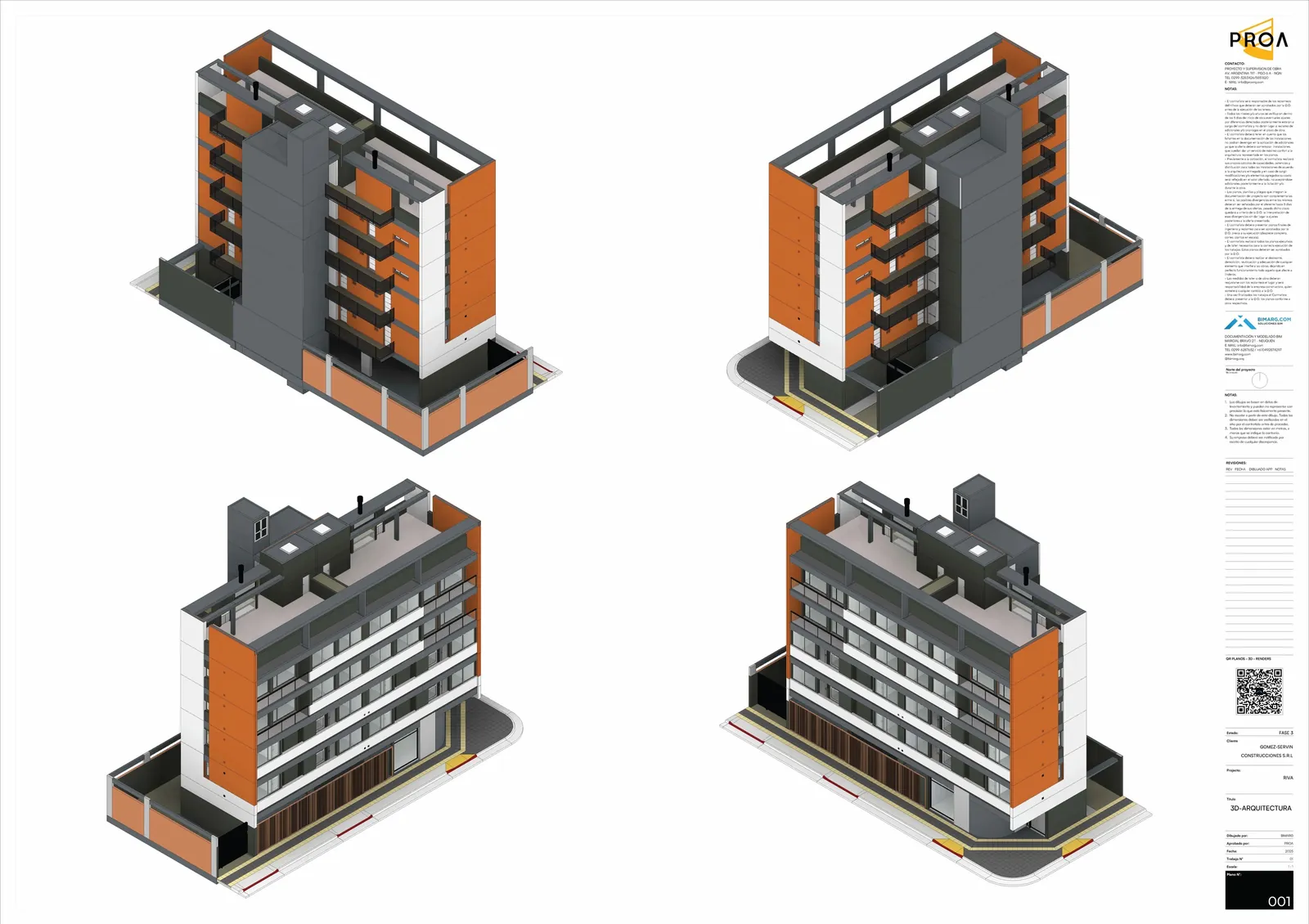

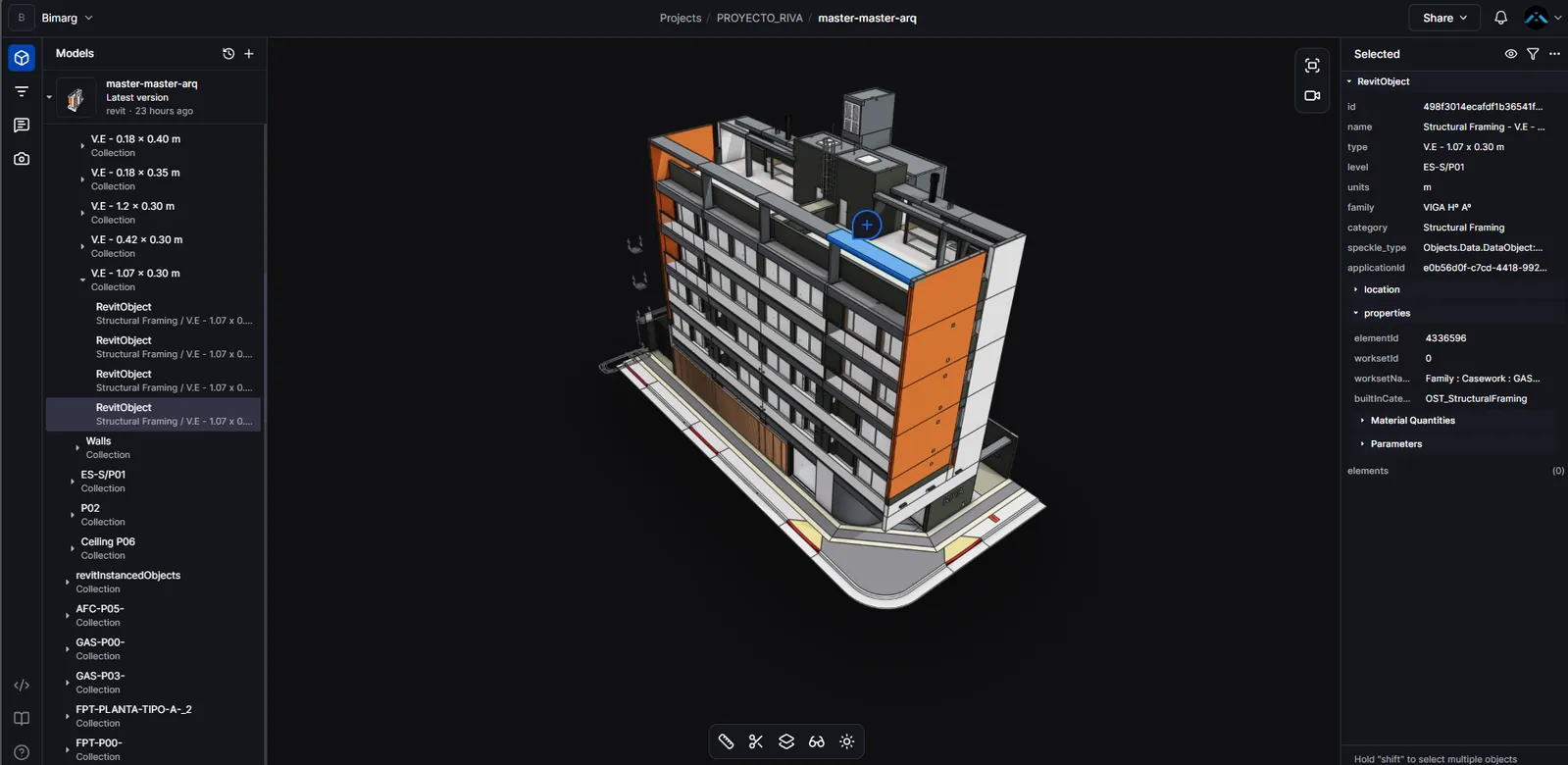

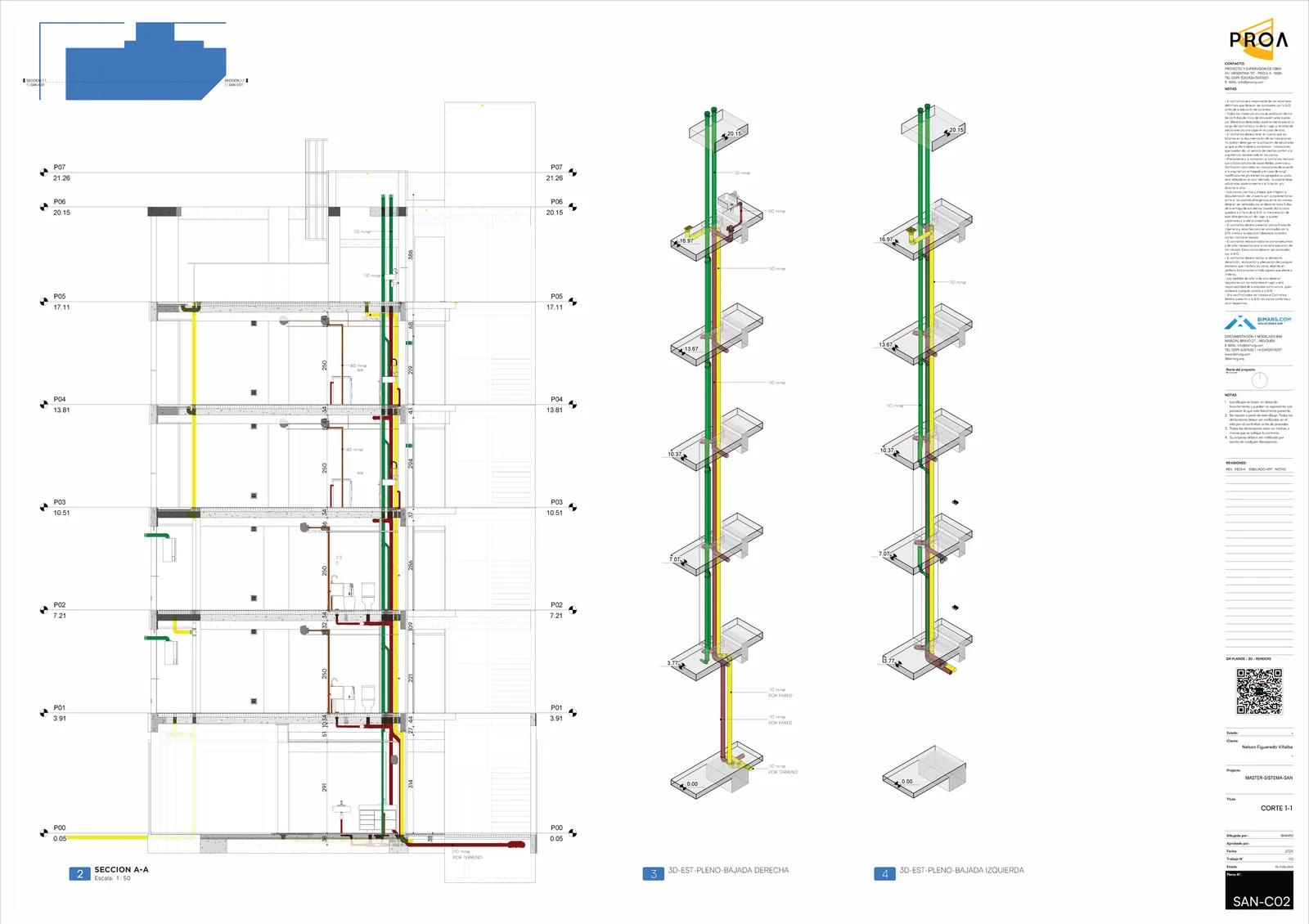

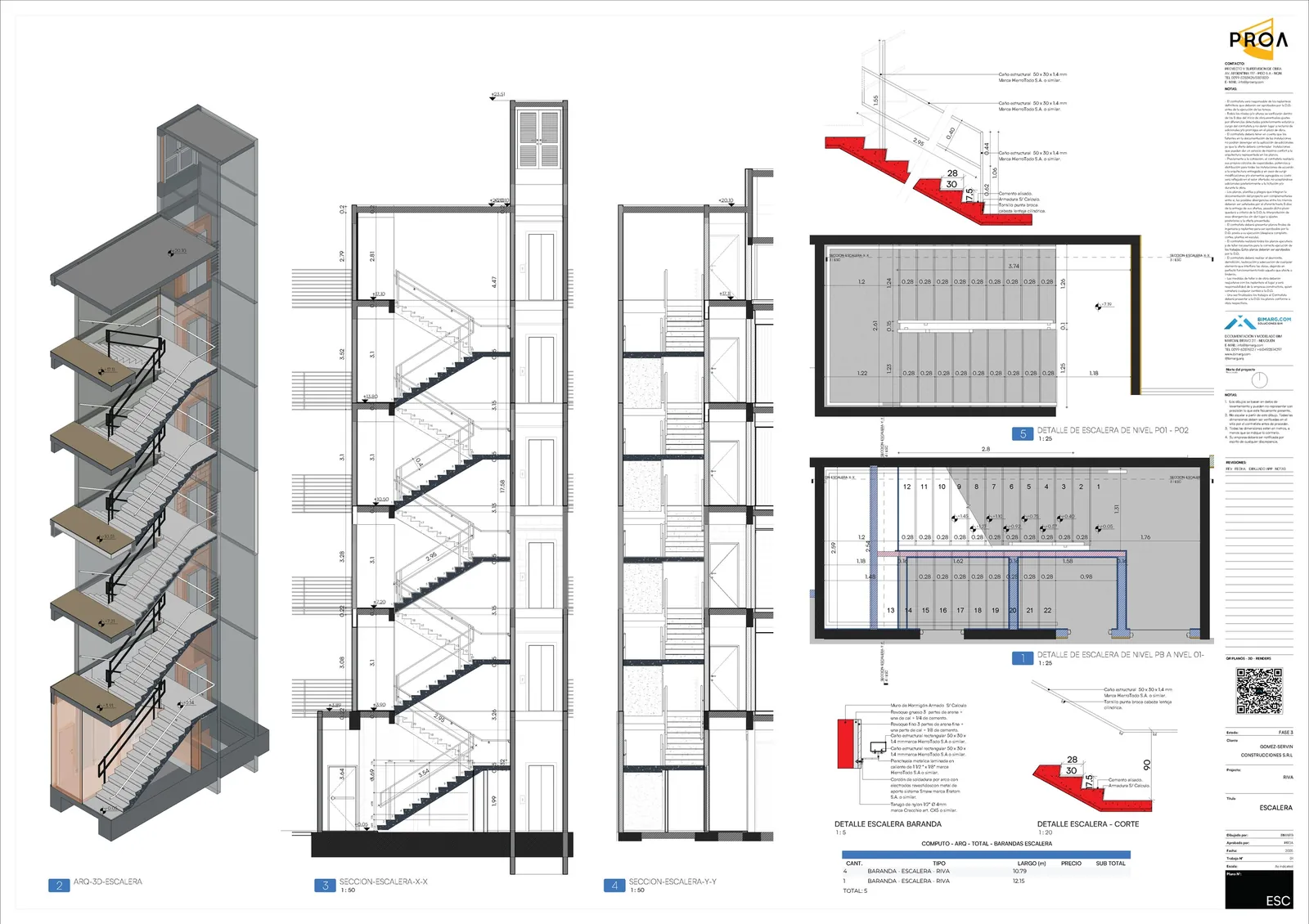

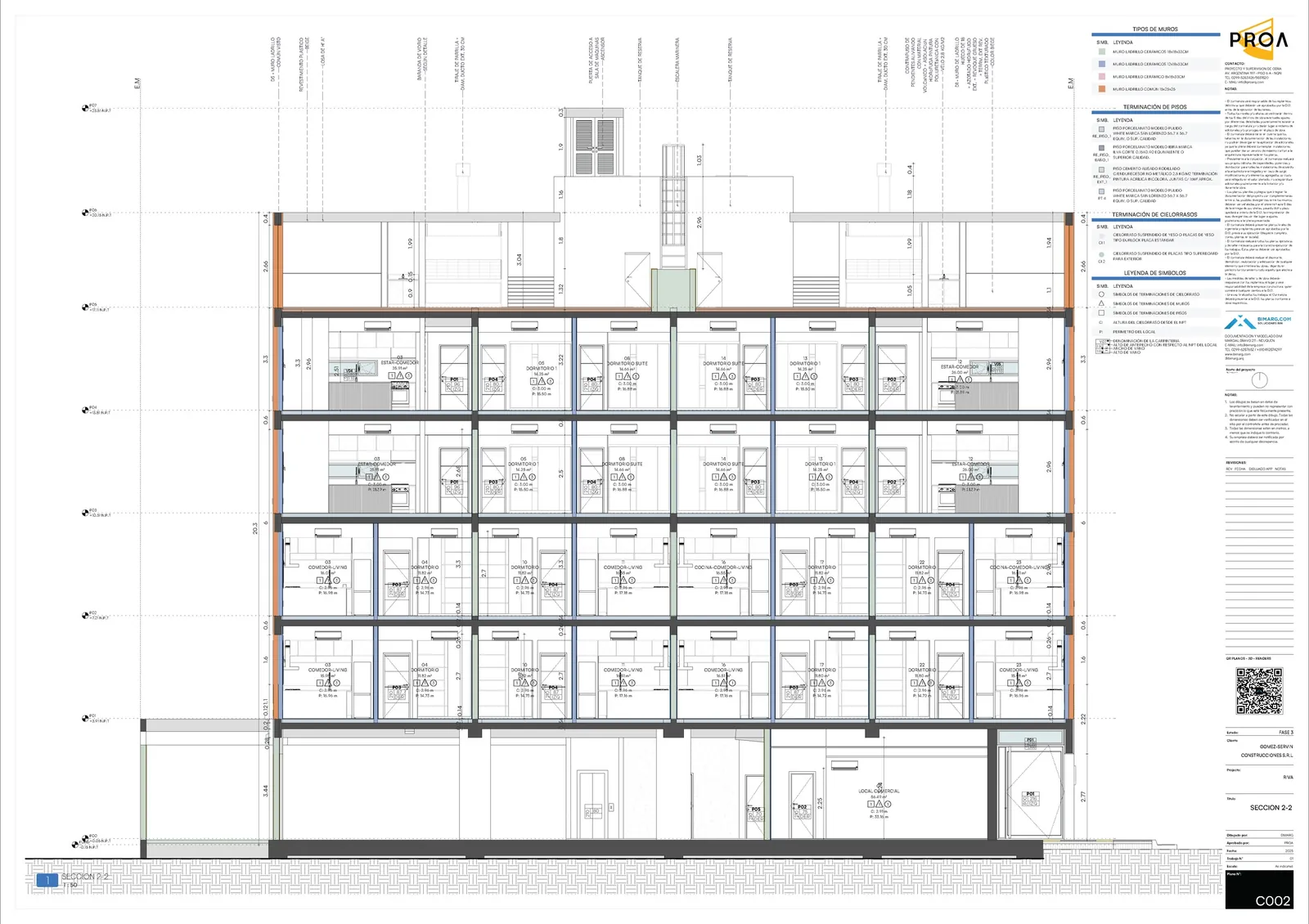

Fachada y vista lateralAxonometrías del edificioEl modelo en el visor BIMInstalaciones sanitarias en 3DMontantes de instalacionesEscalera: corte, planta y detallesPlanta de arquitecturaEstructura en 3D con cómputoCómputo de muros del modeloCorte general
